一、家電廠弱電工程方案總則

1、項目背景

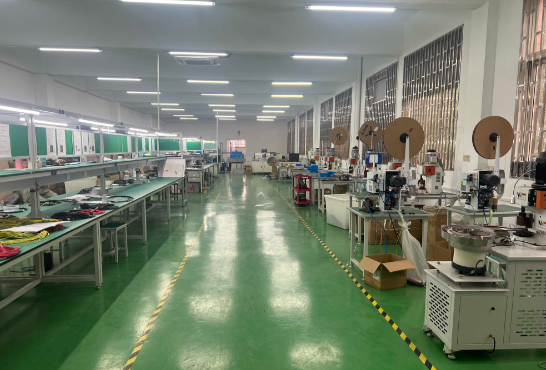

　　家電生產廠區涵蓋零部件加工、整機裝配、檢測調試、成品倉儲、辦公運維等多場景，生產流程連續性強、設備密集、人員流動大，對網絡傳輸穩定性、廠區安防管控、生產數據采集、環境安全監測有著極高要求。百實科技家電廠弱電工程整體解決方案作為智能工廠的“神經中樞”，是實現家電生產智能化、管理精細化、安全標準化的核心基礎設施，可打通辦公、生產、安防、倉儲各環節數據鏈路，支撐MES生產執行、ERP企業管理、智能安防、環境監測等系統穩定運行，助力家電廠完成數字化、智能化升級，規避生產安全隱患、提升生產運維效率。

2、需求分析

　　?網絡通信需求：區分辦公網、生產網、監控網，實現數據、語音、視頻、設備數據穩定傳輸，保障生產設備聯網、生產數據實時上傳，杜絕網絡卡頓、斷連影響流水線作業，支持千兆到桌面、萬兆主干傳輸標準。

　　?安全防控需求：實現廠區出入口、生產車間、檢測車間、成品倉庫、配電房、機房等重點區域無死角監控，落實人員、車輛、物資出入管控，防范人員違規操作、物料丟失、設備安全隱患，滿足廠區安全生產監管標準。

　　?智能運維需求：實現廠區環境、設備、能耗可視化監測，支持生產信息公示、遠程會議協作、應急廣播調度，簡化廠區日常管理流程，降低人工運維成本。

　　?安全保障需求：具備斷電續航、防雷接地、數據備份能力，保障突發斷電、雷雨天氣下，核心生產、安防、機房設備不宕機，數據不丟失，生產監控不中斷。

3、設計原則

　　標準合規性：嚴格遵循《智能建筑設計標準》《工業企業弱電工程設計規范》《安防工程技術規范》等國家及行業標準，適配家電制造行業安全生產規范。

　　安全穩定性：網絡分區隔離、設備冗余備份、供電防雷雙重保障，適配工業生產復雜環境，7×24小時穩定運行。

　　實用適配性：貼合家電生產流水線、倉儲、辦公場景定制化部署，功能貼合生產、管理、安防核心需求，杜絕冗余設計。

　　兼容擴展性：采用模塊化、標準化架構，預留系統擴展接口，可適配后續智能制造設備升級、廠區擴建、新增智能化系統需求。

　　易運維性：所有子系統集中平臺管控，可視化運維、故障自動告警，降低后期運維難度和成本。

4、設計范圍

　　百實科技家電廠弱電工程整體解決方案覆蓋家電廠全廠弱電系統，包含：綜合布線系統、計算機網絡系統、視頻監控系統、門禁一卡通系統、電子巡更系統、公共廣播與應急廣播系統、信息發布系統、多媒體會議系統、機房工程系統、UPS不間斷供電系統、防雷接地系統、環境監測系統，各系統互聯互通、統一管控。

二、總體架構設計

　　?基礎設施層：包含綜合布線、機房工程、UPS供電、防雷接地，為全系統提供穩定的傳輸、供電、硬件基礎支撐。

　　?感知采集層：包含視頻監控、門禁、巡更、環境監測、設備數據采集設備，實現廠區人、機、物、環境全維度數據采集。

　　?業務應用層：包含網絡通信、廣播調度、信息發布、會議協作系統，支撐辦公、生產、安防日常業務運行。

　　?集成決策層：搭建統一弱電綜合管理平臺，實現各子系統數據匯聚、聯動管控、數據分析、故障告警，為廠區管理決策提供數據支撐。

三、各子系統詳細設計

1、綜合布線系統

　　作為全廠弱電系統的“信息高速公路”，實現辦公、生產、安防、設備數據的全覆蓋傳輸，采用分區布線、強弱電分離設計，避免工業強電干擾。

　　?主干布線：廠區核心機房至各車間、辦公樓、倉儲區采用萬兆單模光纜，支持40G帶寬傳輸，滿足大批量生產數據、高清視頻數據高速傳輸需求。

　　?水平布線：辦公區域采用六類非屏蔽雙絞線，實現千兆到桌面;生產車間、設備區域采用超六類屏蔽雙絞線，抗工業電磁干擾，保障生產設備聯網穩定。

　　?分區隔離：嚴格劃分辦公網、生產網、安防網、設備專用網，物理隔離布線，杜絕跨網干擾，保障生產數據安全。

　　?點位規劃：車間流水線預留設備聯網點位、檢測數據上傳點位;倉庫預留掃碼、監控點位;辦公區全覆蓋語音、網絡點位;機房、配電房預留應急監測點位。

2、計算機網絡系統

　　適配家電廠工業生產場景，搭建穩定、安全、可擴展的內外網體系，支撐智能制造系統運行。

　　?網絡架構：采用核心層、匯聚層、接入層三層架構，核心交換機選用萬兆工業級交換機，雙機熱備，杜絕單點故障;匯聚層覆蓋各樓棟、車間，接入層就近落地，適配工業環境。

　　?網絡分區：辦公內網、生產專網、安防專網獨立劃分，VLAN隔離，權限分級管控，生產專網僅對接MES、生產設備，禁止外網接入，保障生產數據安全。

　　?無線覆蓋：車間、倉庫、辦公區部署工業級無線AP，實現WiFi全覆蓋，支持手持掃碼設備、移動終端、智能檢測設備無線聯網，滿足倉儲盤點、移動巡檢、生產數據移動端查看需求。

　　?安全防護：部署防火墻、上網行為管理、入侵檢測系統，防范網絡攻擊、違規上網、數據泄露，記錄網絡運行日志，便于溯源排查。

3、高清視頻監控系統

　　實現全廠無死角可視化監控，聚焦生產安全、物資防盜、操作規范監管，適配家電生產全場景。

　　?點位部署：廠區出入口、圍墻周邊、主干道部署高清球機;生產流水線、檢測車間、組裝車間部署高清槍機，監控員工操作規范、設備運行狀態;成品倉庫、原料倉庫部署高清攝像頭，防范物料丟失;配電房、機房、消防通道部署專用監控，聯動安防告警。

　　?設備配置：采用200萬/400萬高清網絡攝像頭，重點區域搭載AI智能分析功能，支持區域入侵、人員聚集、未佩戴勞保用品、違規離崗識別，自動抓拍告警。

　　?存儲與回放：采用CVR集中存儲方案，關鍵生產、倉儲區域錄像存儲時長不低于90天，普通區域不低于30天，支持隨時回放、調取、導出錄像。

　　?聯動功能：監控系統與門禁、報警系統聯動，異常事件觸發時，自動彈窗、錄像、聲光告警，同步推送消息至運維終端。

4、門禁一卡通系統

　　實現廠區人員、車輛、權限一體化管控，杜絕無關人員進入生產、核心區域，保障生產安全。

　　?部署區域：辦公樓出入口、生產車間通道、倉庫大門、機房、配電房、檢測實驗室等重點區域部署門禁設備。

　　?通行方式：支持刷卡、人臉識別、密碼多種通行方式，員工憑人臉/工卡通行，訪客通過預約系統生成臨時通行權限，全程記錄溯源。

　　?權限管控：分級設置通行權限，普通員工僅可通行辦公、所屬車間區域，管理人員開放全區域權限，實現精準管控。

　　?數據聯動：門禁數據同步上傳管理平臺，可對接考勤系統，實現門禁、考勤、訪客管理一體化，自動統計員工出勤、人員進出記錄。

5、電子巡更系統

　　規范廠區安保、設備巡檢流程，杜絕漏巡、脫崗，保障廠區24小時安全值守。

　　?點位布設：在廠區圍墻、消防通道、配電房、機房、倉庫死角、車間外圍布設巡更點位，覆蓋所有安全重點區域。

　　?功能應用：安保人員手持巡更設備按預設路線、時段打卡巡檢，系統自動記錄巡檢時間、人員、點位，后臺可實時查看巡檢軌跡。

　　?異常管理：出現漏巡、超時巡檢自動告警，生成巡檢報表，便于管理人員考核溯源，提升廠區安全巡檢規范性。

6、公共廣播與應急廣播系統

　　適配廠區日常調度、信息播報、應急疏散需求，覆蓋全廠所有公共區域。

　　?日常功能：支持車間生產調度通知、上下班播報、廠區規章制度宣傳、背景音樂播放，分區控制廣播，可單獨對某個車間、區域播報。

　　?應急功能：聯動消防、安防報警系統，發生火災、入侵、設備故障等緊急情況時，自動切換應急廣播，播報疏散指令、預警信息，引導人員快速撤離。

　　?設備部署：車間、倉庫部署防水防塵音柱，辦公區、園區部署吸頂音箱、戶外號角，保障聲場全覆蓋、無盲區。

7、信息發布與會議系統

　　?信息發布系統：在車間入口、辦公樓大廳、食堂部署LED高清顯示屏，實時展示生產計劃、產能數據、安全警示、通知公告、天氣信息，實現生產信息可視化公示，提升廠區信息傳達效率。

　　?多媒體會議系統：搭建大中型會議室視頻會議系統，支持遠程跨部門、跨區域協作會議，適配企業培訓、生產研討、工作匯報場景，配套高清投影、音頻擴聲、無線投屏設備，滿足日常辦公與培訓需求。

8、環境監測系統

　　針對家電生產對環境溫濕度、空氣質量要求較高的特點，實現廠區環境實時監測、智能調控。

　　?監測點位：組裝車間、精密檢測車間、原料倉庫、成品倉庫部署監測終端。

　　?監測參數：實時監測溫濕度、VOCs揮發性有機物、空氣質量、粉塵濃度等參數，適配家電零部件存儲、精密生產環境要求，避免物料受潮、變質、設備檢測誤差。

　　?聯動調控：數據超標自動告警，聯動空調、通風設備自動調節環境參數，保持生產、倉儲環境穩定。

9、機房工程系統

　　作為全廠弱電系統核心樞紐，保障服務器、交換機、存儲設備穩定運行，包含機房裝修、機柜布局、環境管控、布線規整。

　　?基礎裝修：機房采用防靜電地板、防火防塵墻面，密閉防塵設計，杜絕粉塵、靜電損壞精密設備。

　　?設備布局：標準化機柜排布，區分網絡機柜、服務器機柜、安防機柜，強弱電分離、線路規整，標識清晰，便于運維檢修。

　　?機房監測：配套機房溫濕度、煙感、漏水監測設備，實時監控機房環境，異常情況立即告警。

10、UPS供電與防雷接地系統

　　?UPS不間斷供電系統：采用工業級UPS設備，分區供電，分別保障生產網、安防系統、辦公核心設備運行，突發斷電時可提供30分鐘以上續航，保障生產數據保存、監控持續錄制、核心設備不宕機，避免生產中斷、數據丟失。

　　?防雷接地系統：廠區弱電設備、機房、布線系統做三級防雷保護，配備專用接地裝置，規避雷雨天氣電壓沖擊損壞設備，保障全系統用電安全、設備穩定運行。
